輸水管扭轉試驗機產品配置：

1試驗機主機1套

2高精度減速機1臺

3交流伺服電機1臺

4交流伺服電器驅動器1臺

5高精度雙向扭轉傳感器1套

6高精度線性滑軌2套（固定在主機）

7高精度導向滑塊2套（固定在主機）

8輸水管扭轉試驗機全數字MCU控制系統1套

9材料扭轉試驗機技術資料（使用說明書、合格證明書、裝箱單）各1套

10夾具1套

11隨機工具1套

主要技術性能指標

1輸水管扭轉試驗機扭矩(N.m)：500、1000、2000

2有效側扭矩范圍(N.m)：2%-100%；

3扭矩示值相對誤差：±1.0%；

4扭矩分辨力：1/±100000；

5扭轉角測量范圍：0～1000°

6扭角分辨力：0.001°

7扭轉角示值相對誤差：±1.0%；

8轉速示值相對誤差:±1.0%；

9夾持間距：0～500mm（可根據您的要求定制）；

10輸水管扭轉試驗機電源：AC220V±10％、50Hz；

11主機凈尺寸：約1550*550*1100

12主機重量：約350

13數顯式材料扭轉試驗機級別：1級

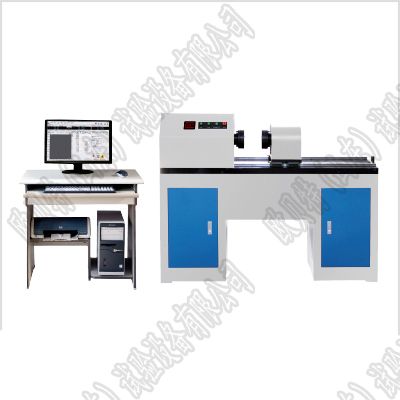

扭轉試驗機整機結構、系統描述

【主機】采用臥式結構，主體結構采用整體加厚鋼板結構，以保證整機的剛性；夾具采用優質合碳素鋼45淬火（HR55～65）方式，壽命長；試樣的安裝拆卸方便、快捷。

【驅動系統】全數字Testmart控制系統驅動；速度調節可調，加載均勻、穩定。

【傳動系統】輸水管扭轉試驗機采用精密減速器傳動，保證傳動的均勻、穩定及傳動精度。橫向空間0～500mm范圍內任意調節。

【測量顯示系統】采用大屏幕液晶顯示系統同步顯示試樣的扭矩T、扭轉角度θ、試驗速度。系統可以設置扭轉角度θ，檢測試件的扭矩，也可以設置扭矩檢測試件的扭轉角度。

【安全保護系統】輸水管扭轉試驗機設有過載保護、過電流保護等。

試驗臺的工作環境要求

1輸水管扭轉試驗機在室溫100C～350C范圍內，相對濕度≤80%；

2在穩固的基礎或工作臺上；

3在無震動及周圍無腐蝕性介質的環境中；

4電源電壓的波動范圍不應超過額定電壓的±10%。
