萬能拉力試驗機重要功能：

萬能拉力試驗機主要用于各種金屬、非金屬及復合材料進行拉伸、壓縮、彎曲等力學性能指標的測試及研究。精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。具有載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。根據GB及ISO、JIS、ASTM、DIN、BS等國際標準進行試驗和提供檢測數據。自動完成材料的承載力、強度、伸長變形、延伸率、彈性模量等試驗參數。

萬能試驗機本試驗機是根據：

GB/T2611-2007《試驗機通用技術要求》

GB/T16491-2008《電子式萬能試驗機》

GB/T 13634—2008《單軸試驗機檢驗用標準測力儀的校準》

JB/6146—2007《引伸計 技術條件》

GB/T228.1―2010《金屬材料 室溫拉伸試驗方法》

GB/T7314-2005《金屬壓縮試驗方法》

GB/T8653-2007《金屬楊氏模量、玄線模量、切線模量和泊松比試驗方法（靜態法）》

GB/T1348-2009 《球墨鑄鐵件》標準制造。適用標準：國標、ASTM、等國內外試驗標準。本機外形美觀、操作方便、性能穩定可靠。

本公司生產的微機控制電子萬能試驗機結合國外先進控制技術、精美的外觀設計、高效率的傳動系統構成高性能主機，控制系統采用世界流行的高速PCI2.2標準并行總線設計，采用美國BB公司放大器，AD公司的高速模數轉換器及CPLD構成數據采集系統高精度負荷傳感器構成測量系統。軟件采用世界比較流行的C.NET高級語言編寫升級簡單快捷。

試驗機專業軟件可實現屈服強度(Fe)、抗拉強度(Rm)等數據和指標，計算機控制系統對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求、試驗報告多樣化如WORD、EXECEL等方式。

該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、汽車制造、減震系統等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

1. 各種金屬、非金屬材料、復合材料的拉伸、壓縮、彎曲試驗。

2. 各種薄金屬、絲材、細線、纖維、彈性體、泡沫材料性能試驗。

3. 紡織、食品、藥品、化妝品、橡膠、塑料、薄膜、生物材料性能試驗。

4. 電子部件的拉脫、剝離、焊接強度試驗。

5. 印刷電路板的剝離、彎曲強度、緊固件性能試驗。

6. 木制品、紙產品、膠片樣品的拉伸試驗。

萬能拉力試驗機重要特點：

1．精密無間隙滾珠絲杠、高剛性、高穩定性的門式負荷框架。機架可定制加長尺寸。立柱采用高強度耐磨缸軸，淬火、精磨、保證平行；工作臺、橫梁整體實心材料，加工中心加工、精密磨削，保證平行度、垂直度。

2．載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。

3. 精度測力器，線性寬，穩定性好，保證載荷的測力精度。

4. 速率、低振動、免維護、靜音型交流伺服電機驅動系統。

5. 內置以太網接口； 方便的手持控制器，即停即行功能；操作靈活、隨意切換。

6. 電路板采用光電隔離設計，抗干擾能力強。

7. 擁有多種完善的試驗夾具，快速更換；可選T型工作臺，防旋轉夾具/附件裝置，夾具、附件、環境系統和引伸計。

8. 寬泛的測試速度，0.001～500mm/min內任意選擇。

9. 全數字閉環、多通道、多功能、易操作的WANCE-test 測控軟件；數據庫中備有多種試驗方法、標準（ASTM、ISO、DIN、EN、BS等）；試驗數據可隨時保存、查詢、調用；

9.1試驗過程的自動控制，試驗力，峰值、變形、位移、試驗曲線的實時控制、顯示，全鍵盤輸入操作和控制模式智能設置系統；控制模式任意設置，無沖擊，平滑切換，加載、卸載平穩。

9.2靈活的Excel、Word報告，默認格式及自編格式；多項排序，多類型輸出。

9.3可重新讀取已經完成試驗，模擬再現，數據再分析、多曲線疊加、比較、遍歷。

9.4 試驗曲線可任意選擇坐標軸，可自由放大和縮小；可同時顯示多個曲線，可設需要的坐標，例如：載荷－時間，載荷－位移，應力－應變等，滿度自調節。

9.5模塊化、開放式編程，滿足個性化要求。具有提示和向?qū)Чδ堋?

9.6試驗結束自動返回，智能、高效、快捷。

10.重保護功能：試驗力過載保護；過流、過壓保護；試樣破斷時安全保護；操作提示向?qū)ПＷo(hù)；試驗結束自動保護等

1) 實現了試驗力、變形和位移（速度）的閉環控制，具有試驗過程控制模式智能設置專家系統，用戶可以根據自己的需要設置試驗過程和試驗過程中各階段的控制模式，PC機控制系統即自動建立相應的控制算法，按照用戶設置的模式自動控制試驗的過程。

2) 實現了試驗力、位移、變形和試驗曲線的屏幕顯示，同時具備試驗條件、試驗結果的計算機存儲和文件操作功能。試驗過程控制、橫梁移動速度的改變、參數輸入等操作可全部用鼠標器完成，極大地方便了使用。

3) 可完成符合GB/T228―2010《金屬材料 室溫拉伸試驗方法》、GB/T7314-2005《金屬壓縮試驗方法》、GB/T8653-2007《金屬楊氏模量、玄線模量、切線模量和泊松比試驗方法（靜態法）》的要求，實現了符合GB、ISO、ASTM、DIN等多種標準要求的數據處理。處理結果和試驗曲線既可以打印記錄，又可以ASCII文件的形式進行磁盤和網絡操作，以便于試驗結果的后續處理。

4) 試驗全過程記錄的數據曲線，該曲線具有再現功能，而曲線的再現可以使用戶完全采用人機對話的方式，自主處理試驗數據。例如：可以在任意點輸入試驗力、變形、應力、應變中的任意一項值而得到其它幾項的結果。

5) 程控放大器實現了試驗力和變形的數字調零、標定和零點和示值的統一，方便了操作，提高了機器的可靠性。

6) 具有軟件權限分級管理功能，便于分權限管理。

7) 試樣夾持好后，點擊開始有自動調零程序。

8) 用戶可特殊定制符合其它試驗方法國家標準要求的數據處理軟件，以實現試驗結果的自動處理

9) 無污染、噪音低，效率高。

10噸電子萬能拉力試驗機廠家技術參數：

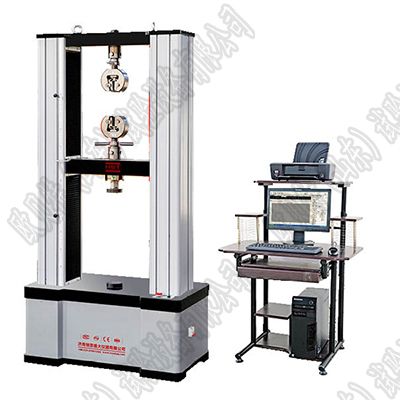

微機控制電子萬能試驗機

1試驗力：10kN

2試驗機級別：0.5級 / 1級

3負荷測量范圍：0.2%～100%FS（0.5級）/0.5%～100%FS（1級）

4示值相對誤差：±0.2%（0.5級）/±0.5%以內（1級）

5試驗力分辨力：1/±500000FS（全程分辨力不變）

6變形測量范圍：0.2%～100%

7力控速率調節范圍：0.005%～5%FS/S

8力控速率控制精度：速率<0.05%FS時，為±1%設定值以內；速率≥0.05%FS時，為±0.5%設定值以內；

9變形速率調節范圍：0.005～5%FS/s；

10變形速率控制精度：速率＜0.05%FS/s時，為設定值的±1%以內；

速率≥0.05%FS/s時，為設定值的±0.5%以內；

11位移速率調節范圍：0.001～500mm/min；（可定制高速系統0.001～2000mm/min）

12位移速率控制精度：為設定值的±0.2%以內；

13恒力、恒變形、恒位移控制范圍：0.5%～100%FS

14恒力、恒變形、恒位移控制精度：設定值≥10%FS時，為設定值的±0.5%以內：設定值＜10%FS時，為設定值的±1%以內

15有效試驗跨度：450mm

16橫梁移動行程：1200mm

17電源電壓：～220V±10% 50Hz（須可靠接地）

18機器功率：500W

19載荷機架尺寸(LWH)：920x580x1880mm

20機器重量：≈440kg
