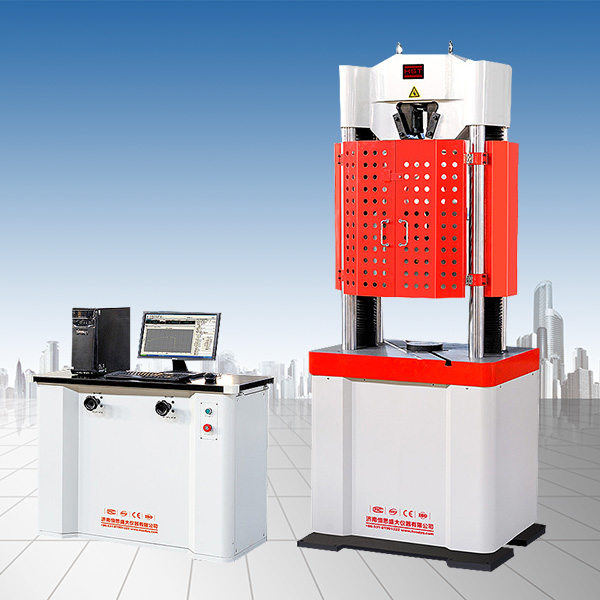

船舶焊接接頭彎曲試驗機主要對船舶焊接接頭做彎曲強度、屈服強度、斷裂強度、焊接強度、變形等力學性能測試。

測試原理：通過試驗機對從焊接接頭截取的橫向或縱向試樣進行彎曲，不改變彎曲方向，通過彎曲產生塑性變形，做焊接接頭的表面或橫截面發生拉伸變形。試驗環境溫度一般為室溫23度左右。

試驗時，按標準要求進行試樣制備，備妥試件。一般做的是三點彎曲試驗，做法是：圓形壓頭彎曲試驗時，將試樣放在兩個平行的輥筒上進行，焊縫應在兩個輥筒間中心線位置，縱向彎曲除外，在兩個輥筒間中點，即焊縫的軸線，垂直于試樣表面通過壓頭施加載荷，使試樣逐漸連續的彎曲。

船舶焊接接頭彎曲試驗機技術參數

u 試驗力：300kN；

u 試驗機級別： 1級；

u 試驗力測量范圍：1%-100%FS；

u 立柱數：6柱；

u 試驗力分辨力：滿量程的1/300000；

u 試驗力示值相對誤差：±1%；

u 位移測量分辨力：0.01mm；

u 位移示值相對誤差：±0.5%；

u 變形示值相對誤差：±0.5%；

u 拉伸夾頭間距離：650mm；

u 壓縮空間：500mm；

u 圓試樣夾持范圍：Φ10～Φ32mm；

u 板試樣夾持范圍：0～15mm；

u 上下壓板尺寸：Φ160mm；

u 兩立柱有效距離：430mm；

u 活塞行程：250mm；

u 總功率：2.2kVA(AC 380V）+ 0.5kVA（AC 220V）；

u 電源：三相五線制。

船舶焊接接頭彎曲試驗機標準配置

? 標準主機

u 300kN高剛性雙空間六柱式主機框架，楔形鉗口、內置式液壓夾頭。

u 高精度測力傳感器。

u 拉線式位移光電編碼器。

? 標準油源系統

u 3L/min油源一臺。知名品牌的精密高壓柱塞泵，油研公司的單向閥、溢流閥、電磁換向閥，以及知名品牌的濾油器、空氣濾清器等附件。

u HST800全數字采集系統系統；

u 微機屏顯萬能試驗機專用試驗軟件(中文版)；

u 聯想臺式電腦一臺；

u HPA4彩色噴墨打印機一臺；

u 電子引伸計（50/10）一支。

? 標準試驗器具

u Φ160壓縮試驗裝置一套；

u 圓鉗口：Φ10-Φ20mm，Φ20-Φ32mm各一付；

u 扁鉗口：0-15mm一付；

u 三點彎曲附具一套。
