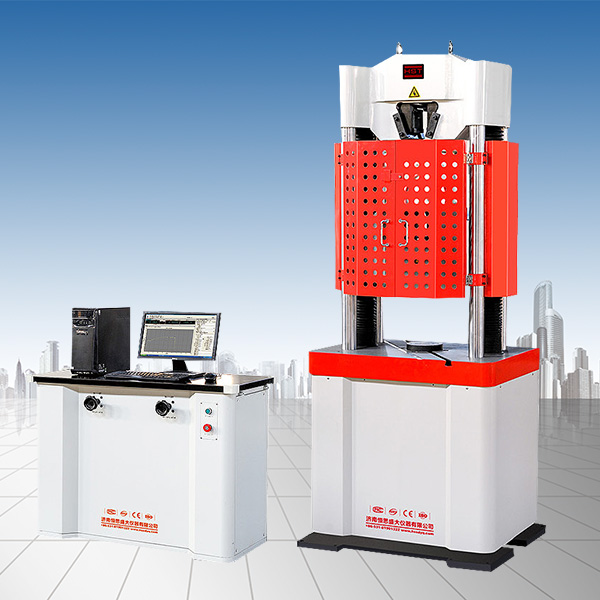

螺栓彎曲剪切試驗機優是雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與工作臺之間為壓縮空間，試驗空間通過鏈輪帶動絲杠旋轉驅動下橫梁上下移動來空間調整。上下橫梁設有內置式液壓控制的楔形夾緊鉗口，標準機型配有圓鉗口和平鉗口，圓鉗口為V型用于夾緊圓柱型試樣，平鉗口為平面型夾塊用于夾緊平板扁試樣，做拉伸試驗；標準機型的下橫梁底端配有上壓板，工作臺上設有帶球面副的下壓板，可直接做壓縮試驗；標準機型的下橫梁底端配有上壓頭，工作臺上設有彎曲支座，可做圓棒或板材的彎曲試驗。

螺栓彎曲剪切試驗機優 的設計考慮了擴展裝配其它夾具以完成更多試驗的可能，如：配裝螺栓夾具可做螺栓的拉伸，配裝剪切夾具可做圓棒剪切強度試驗，在壓縮空間中加配抗折、剪切、劈裂、彈性模量?jī)x等可做混凝土及水泥樣塊試驗，此外，配上鋼球、錨鏈、扣件等夾具即可完成該產品的各項試驗。

螺栓彎曲剪切試驗機優技術參數

u 試驗力：300kN；

u 試驗機級別： 1級；

u 試驗力測量范圍：1%-100%FS；

u 立柱數：6柱；

u 試驗力分辨力：滿量程的1/300000；

u 試驗力示值相對誤差：±1%；

u 位移測量分辨力：0.01mm；

u 位移示值相對誤差：±0.5%；

u 變形示值相對誤差：±0.5%；

u 拉伸夾頭間距離：650mm；

u 壓縮空間：500mm；

u 圓試樣夾持范圍：Φ10～Φ32mm；

u 板試樣夾持范圍：0～15mm；

u 上下壓板尺寸：Φ160mm；

u 兩立柱有效距離：430mm；

u 活塞行程：250mm；

u 總功率：2.2kVA(AC 380V）+ 0.5kVA（AC 220V）；

u 電源：三相五線制。
